Pattino guida scorrevole per ascensore: tipologie, guida alla selezione e al confronto

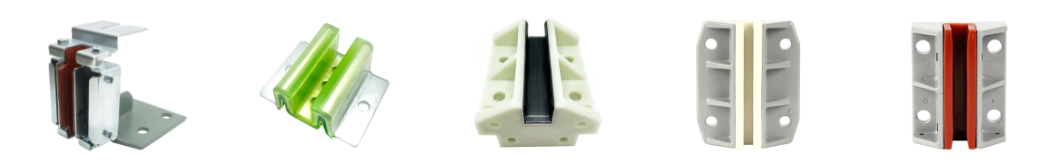

Tipi e caratteristiche comuni

I pattini delle guide di scorrimento degli ascensori sono generalmente raggruppati in base al modo in cui assorbono le irregolarità delle rotaie e al materiale del rivestimento utilizzato nel punto di contatto. La scelta tra questi tipi influisce sul comfort di marcia, sul livello di rumore e sulla frequenza con cui il rivestimento deve essere sostituito, quindi comprendere le differenze è un primo passo pratico per qualsiasi acquirente di componenti per ascensori.

Il materiale del rivestimento è una delle caratteristiche più importanti all'interno di ciascun tipo, poiché determina direttamente il comportamento di attrito, il livello di rumore e il tasso di usura. I materiali di rivestimento comuni includono nylon standard, nylon autolubrificante incorporato in olio e poliossimetilene (POM), ciascuno dei quali offre un diverso equilibrio tra resistenza all'usura, smorzamento del rumore ed efficienza dei costi. La scelta della giusta combinazione di tipo di pattino e materiale di rivestimento è generalmente guidata dalla velocità dell'ascensore, dal peso della cabina e dalle condizioni delle rotaie, che vengono discussi in maggior dettaglio nella sezione di selezione di seguito.

Principio di funzionamento e struttura

Un pattino di guida scorrevole per ascensore funziona mantenendo un contatto continuo tra un rivestimento sostituibile e il binario di guida mentre la cabina o il contrappeso si sposta verticalmente, limitando il movimento laterale e consentendo il libero movimento verticale. La struttura è volutamente semplice, il che spiega in parte il motivo per cui i pattini con guida scorrevole rimangono un componente affidabile e ampiamente specificato nel settore degli ascensori.

Durante il funzionamento, il canale di contatto del binario avvolge la testa del binario di guida a forma di T, con il rivestimento che assorbe l'attrito su tutte le superfici di contatto mentre la cabina si muove. Nei modelli a molla, l'elemento a molla consente al rivestimento di muoversi leggermente verso l'interno e verso l'esterno, compensando piccoli disallineamenti delle rotaie senza trasmettere una forte scossa al telaio dell'auto. Poiché il rivestimento è il principale componente soggetto a usura, il suo materiale e il suo spessore sono progettati per fornire una superficie prevedibile e soggetta a usura graduale che può essere ispezionata e sostituita molto prima che influisca sulla qualità di guida o sull'integrità del contatto della rotaia.

Scenari applicativi e criteri di selezione

I pattini guida scorrevoli per ascensori vengono applicati su ascensori per passeggeri, montacarichi e gruppi di contrappesi, con la giusta configurazione che dipende principalmente dalla velocità nominale dell'ascensore, dal carico della cabina e dal profilo della guida. La corretta corrispondenza di queste variabili influisce sulla qualità della corsa, sul livello di rumore e sulla frequenza con cui i team di manutenzione devono programmare la sostituzione del rivestimento.

La velocità nominale è generalmente il fattore più influente nella scelta dei pattini di guida, poiché velocità più elevate aumentano sia la frequenza degli eventi di contatto con la rotaia sia la sensibilità dei passeggeri a qualsiasi vibrazione trasmessa. Il grafico a ciambella seguente illustra una suddivisione generale e rappresentativa dei luoghi in cui le scarpe con guida scorrevole vengono più comunemente applicate nei casi d'uso degli ascensori, che è un contesto utile quando si valutano i modelli tipici della domanda in un portafoglio di edifici o in una flotta.

Prima di esaminare il grafico, vale la pena notare che le proporzioni effettive variano in base alla regione, al tipo di edificio e all'età dell'ascensore, quindi le cifre seguenti dovrebbero essere lette come un modello rappresentativo generale piuttosto che come una misurazione precisa del mercato. La tabella divide l'utilizzo tipico dei pattini con guida scorrevole in quattro grandi categorie: ascensori per passeggeri a bassa e media velocità, ascensori per merci e merci, gruppi di contrappesi per classi di velocità e progetti di modernizzazione o sostituzione di retrofit. Questo tipo di suddivisione aiuta a illustrare perché i criteri di selezione del materiale di rivestimento differiscono così tanto tra un'applicazione per il trasporto merci e un'applicazione per il trasporto passeggeri che opera con un ciclo di lavoro più elevato.

Il segmento più ampio in questa suddivisione rappresentativa è quello degli ascensori per passeggeri a bassa e media velocità, che riflette la diffusione delle scarpe con guida scorrevole negli edifici residenziali e commerciali dove le velocità nominali rimangono entro l'intervallo operativo confortevole per il contatto scorrevole. Gli ascensori per merci e merci costituiscono il segmento successivo più grande, poiché queste applicazioni generalmente danno priorità alla durabilità del carico rispetto alle caratteristiche di guida più fluide associate ai pattini con guida a rulli. I gruppi di contrappesi appaiono come una quota significativa perché i pattini con guida scorrevole sono comunemente usati sui contrappesi anche negli ascensori in cui la cabina stessa è stata aggiornata con pattini con guida a rulli, poiché il comfort di guida del contrappeso è meno critico per i passeggeri. I progetti di ammodernamento e ammodernamento rappresentano una quota minore ma costante, riflettendo il ciclo di sostituzione in corso tra le flotte di ascensori obsolete. Questo modello spiega anche perché molti produttori di componenti per ascensori mantengono un'ampia gamma di stili di staffe, poiché i progetti di retrofit spesso devono corrispondere alle configurazioni di montaggio OEM legacy di più marchi originali. I facility manager che supervisionano portafogli di ascensori di grandi dimensioni spesso trovano utile tenere traccia internamente di questo tipo di suddivisione dell'utilizzo, poiché aiuta a prevedere quali materiali di rivestimento e tipi di staffe vedranno il volume di sostituzione più elevato. Riconoscere in quale segmento rientra un determinato ascensore è un primo passo pratico prima di richiedere un preventivo a un produttore o fornitore di pattini guida.

Confronto dettagliato tra pattini con guida scorrevole e a rulli

I pattini con guida scorrevole e i pattini con guida a rulli mantengono entrambi la cabina dell'ascensore allineata al binario di guida, ma differiscono in modo significativo nel meccanismo, nelle caratteristiche di guida e nel profilo di manutenzione. Comprendere queste differenze aiuta gli acquirenti a evitare di specificare il tipo di componente sbagliato per la velocità nominale e il ciclo di lavoro di un determinato ascensore.

Il materiale del rivestimento è l'altro importante punto di confronto all'interno dei pattini di guida scorrevoli stessi, poiché diversi rivestimenti in polimero offrono una diversa durata all'usura in condizioni operative simili. Il grafico a colonne in pila riportato di seguito mette a confronto il contributo di servizio relativo di tre comuni materiali di rivestimento in base a due fattori operativi: resistenza all'usura e prestazioni di smorzamento del rumore, offrendo una visione combinata di come ciascun materiale bilancia queste due proprietà.

Prima di guardare il grafico, tenere presente che la durata effettiva dell'usura e i livelli di rumore dipendono fortemente dalle condizioni delle rotaie, dalle pratiche di lubrificazione e dal ciclo di lavoro dell'ascensore, quindi i valori mostrati rappresentano confronti relativi generali piuttosto che garanzie fisse per qualsiasi installazione. I tre materiali confrontati sono nylon standard, nylon autolubrificante incorporato in olio e POM. Ciascuna colonna è divisa in due segmenti impilati che rappresentano un contributo relativo alla resistenza all'usura e un contributo relativo allo smorzamento del rumore, quindi l'altezza totale della colonna riflette le prestazioni relative complessive tra entrambi i fattori combinati.

Il grafico mostra una chiara progressione dal nylon standard al nylon incorporato in olio fino al POM, con l'altezza totale della colonna che aumenta sia in termini di resistenza all'usura che di smorzamento del rumore man mano che i materiali diventano più specializzati. Il nylon standard offre in genere il profilo prestazionale più elementare tra i tre, motivo per cui rimane comune nelle applicazioni di trasporto merci e con cicli di lavoro inferiori in cui l'efficienza in termini di costi dei componenti supera il vantaggio di una maggiore durata del rivestimento. Il nylon autolubrificante incorporato in olio mostra un significativo aumento della resistenza all'usura perché il lubrificante incorporato riduce l'attrito superficiale nel punto di contatto, contribuendo anche a un moderato miglioramento dello smorzamento del rumore. Il POM mostra le prestazioni combinate più elevate in questo confronto, in gran parte grazie alla sua maggiore rigidità intrinseca e stabilità dimensionale, che aiuta a mantenere una geometria di contatto coerente con la rotaia per un intervallo di manutenzione più lungo. Questa progressione illustra perché i progetti di modernizzazione degli ascensori e gli ascensori per passeggeri con ciclo di lavoro più elevato spesso specificano rivestimenti in POM o in nylon incorporato in olio anziché in nylon standard, anche se il nylon standard rimane una scelta ragionevole per applicazioni a domanda inferiore. Vale la pena notare che le prestazioni di smorzamento del rumore sono influenzate anche dalla calibrazione della molla e dall'allineamento del binario, non solo dal materiale del rivestimento, quindi la scelta del rivestimento dovrebbe essere considerata insieme alle corrette pratiche di installazione e regolazione. I team di manutenzione che confrontano le opzioni del rivestimento dovrebbero richiedere indicazioni al produttore sulla durata di usura prevista per la velocità e il ciclo di lavoro specifici dell'ascensore, anziché fare affidamento esclusivamente su confronti generali di materiali come quello mostrato qui. Poiché la sostituzione del rivestimento è un'attività di manutenzione ordinaria, molti acquirenti scelgono come standard un unico materiale per il rivestimento in tutta la flotta per semplificare l'inventario e la pianificazione della sostituzione.

Tendenze del settore nella compatibilità dei pattini guida e della velocità del binario

Poiché le velocità nominali degli ascensori hanno generalmente avuto una tendenza al rialzo nelle nuove installazioni, la relazione tra il tipo di pattino di guida e la velocità della rotaia è diventata una parte sempre più importante nelle discussioni sulle specifiche. Il grafico a dispersione riportato di seguito presenta una visione generale e illustrativa di come l'utilizzo dei pattini con guida a rulli e scorrevoli tende a distribuirsi in un intervallo di velocità nominali dell'ascensore, sulla base dell'osservazione generale del settore piuttosto che di un set di dati misurati specifici.

Prima di rivedere il grafico, vale la pena sottolineare che i requisiti costruttivi individuali, la qualità delle rotaie e le aspettative di comfort di marcia possono spostare un dato progetto verso uno dei due tipi di pattini guida al di fuori di questo modello generale. Ciascun punto del grafico rappresenta un esempio di applicazione generale, tracciato con la velocità nominale sull'asse orizzontale e la priorità relativa della domanda di corsa sull'asse verticale, per illustrare dove le applicazioni dei pattini con guida scorrevole tendono a raggrupparsi rispetto alle applicazioni dei pattini con guida a rulli.

Il modello di dispersione mostra le applicazioni dei pattini guida scorrevoli, nella tonalità più chiara, raggruppate verso la regione del grafico a velocità più bassa e con priorità al comfort di guida più basso, mentre le applicazioni dei pattini guida a rulli, nella tonalità più scura, si raggruppano verso la regione a velocità più elevata, con priorità al comfort di guida più elevato. Questo raggruppamento riflette il modello generale del settore in cui il contatto strisciante rimane pienamente adeguato a velocità inferiori, poiché le vibrazioni legate all’attrito e la generazione di calore rimangono entro un intervallo gestibile. All'aumentare della velocità nominale, in genere aumentano anche le aspettative di comfort di marcia, in particolare negli edifici commerciali e nei grattacieli per passeggeri, il che sposta la preferenza delle specifiche verso pattini di guida a rulli che riducono le vibrazioni legate all'attrito a velocità di viaggio più elevate. C'è una zona di transizione visibile al centro del grafico in cui compaiono entrambi i tipi di scarpe guida, che riflettono progetti del mondo reale in cui la velocità da sola non determina completamente la scelta, poiché giocano un ruolo anche fattori come la qualità delle ferrovie, il modello di utilizzo degli edifici e il budget per la modernizzazione. Questa zona di transizione è un aspetto importante per i team di specifica, poiché mostra che gli ascensori a velocità media non sono automaticamente limitati a un tipo di pattino guida e dovrebbero essere valutati in base a una combinazione di fattori piuttosto che alla sola velocità. Spiega anche perché alcuni produttori di ascensori e appaltatori di modernizzazione continuano a specificare pattini di guida scorrevoli ben progettati, compresi i tipi a molla e con rivestimento composito, anche a velocità in cui i pattini di guida a rulli sono comuni, in particolare quando l’efficienza in termini di costi e la semplicità meccanica rimangono le priorità. Per gli acquirenti che gestiscono flotte di ascensori a velocità mista, questo modello è un utile punto di partenza per raggruppare le unità in base al probabile tipo di pattino guida prima di richiedere preventivi a un produttore o fornitore di pattini guida scorrevoli per ascensori.

Questo tipo di lavoro di abbinamento delle applicazioni trae vantaggio da un produttore con un'ampia esperienza pratica in più marchi di ascensori e classi di velocità. La Ningbo Yinzhou Fukangda Elevator Parts Factory, fondata nel 2006 e con sede nel parco industriale di Da'ao, distretto di Yinzhou, città di Ningbo, provincia di Zhejiang, è un produttore di componenti per ascensori e una fabbrica specializzata nella ricerca, sviluppo, produzione e vendita di componenti per ascensori, comprese le scarpe con guida scorrevole. Il centro di produzione dell'azienda gestisce una gamma di apparecchiature per la lavorazione della plastica e dell'hardware, insieme a linee di produzione di assemblaggio e procedure di ispezione mature, garantendo precisione e qualità costanti in tutta la fornitura. Nel corso della sua storia operativa, l'azienda ha costruito esperienza di collaborazione con marchi di ascensori affermati tra cui Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific e Suzuki, riflettendo un'ampia familiarità con le configurazioni delle staffe e i profili delle guide utilizzati in diversi sistemi di ascensori, il che è particolarmente rilevante per progetti di modernizzazione e retrofit che coinvolgono flotte di ascensori di marca mista.

Guida alla manutenzione per un funzionamento affidabile a lungo termine

L'ispezione di routine e la sostituzione tempestiva del rivestimento sono ciò che garantisce prestazioni costanti dei pattini di guida scorrevoli per tutta la vita utile di un ascensore. Poiché il rivestimento è progettato come un componente soggetto a usura, un programma di ispezione strutturato è generalmente più efficace rispetto all'attesa di problemi evidenti di qualità di guida prima di agire.

1. Ispezionare regolarmente lo spessore del rivestimento e le condizioni della superficie, controllando l'eventuale usura irregolare che potrebbe indicare un disallineamento della rotaia o un'eccessiva pressione della molla.
2. Verificare che la lubrificazione della rotaia venga applicata e mantenuta in base ai requisiti operativi dell'ascensore, poiché una lubrificazione inadeguata accelera l'usura del rivestimento sui pattini di tipo scorrevole.
3. Controllare la tensione e il gioco della molla sulle ganasce caricate a molla per confermare che rimangano entro l'intervallo di regolazione specificato dal produttore.
4. Ascolta eventuali rumori o vibrazioni insoliti durante il funzionamento, che spesso segnalano l'usura del rivestimento, il disallineamento della guida o una staffa di montaggio allentata prima che compaiano sintomi più visibili.
5. Verificare che i bulloni della staffa di montaggio rimangano serrati correttamente, poiché le vibrazioni nel tempo possono allentare gradualmente i dispositivi di fissaggio sia sulla cabina che sui gruppi dei pattini di guida del contrappeso.
6. Sostituire i rivestimenti in modo proattivo una volta che l'usura si avvicina allo spessore minimo consigliato dal produttore, anziché attendere fino a quando il contatto con la rotaia non viene compromesso.

Mantenere un semplice registro di ispezione che registra le misurazioni dello spessore del rivestimento nel tempo rende più semplice prevedere i tempi di sostituzione e pianificare l'inventario dei pezzi di ricambio anziché reagire all'usura imprevista. Poiché la sostituzione del rivestimento è in genere un'attività di routine e poco complessa rispetto alla manutenzione dei cuscinetti dei pattini di guida a rulli, molti team di manutenzione la considerano parte di una visita di servizio periodica standard. Collaborare con un produttore di pattini per guide scorrevoli per ascensori che offre una qualità del prodotto costante e rivestimenti sostitutivi prontamente disponibili aiuta a ridurre al minimo il tempo che gli ascensori trascorrono fuori servizio durante la manutenzione ordinaria.
