Pattino guida a rulli o pattino guida scorrevole, quale tipo si applica
La risposta breve è che an pattino guida a rulli dell'elevatore è la soluzione migliore per gli ascensori per passeggeri ad alta velocità in edifici di media e alta altezza, mentre un Pattino guida scorrevole per ascensore è la scelta steard per montacarichi e ascensori per passeggeri a bassa velocità. Entrambi appartengono alla categoria più ampia dei tipi di pattini guida per ascensori e la scelta corretta dipende quasi interamente dalla velocità della cabina, dallo schema di carico e dalla scorrevolezza di guida effettivamente necessaria per un edificio.
Un pattino guida si trova tra la rotaia di guida dell'ascensore e la cabina o il contrappeso, mantenendo entrambi in movimento rigorosamente su e giù lungo la rotaia senza deviare, inclinarsi o oscillare durante il viaggio. Questo singolo componente ha un effetto diretto sul comfort di marcia, sull'usura delle rotaie e sulla quantità di attenzione di manutenzione di cui il sistema di ascensore necessita durante la sua vita utile.
Come funziona effettivamente un pattino guida all'interno dell'albero
Ogni pattino di guida, indipendentemente dal tipo, è costituito da tre parti principali: il rivestimento del pattino che entra in contatto con la rotaia, il corpo della rotaia di guida su cui scorre e la sede del pattino di guida che fissa il gruppo al telaio dell'auto o al telaio del contrappeso. Sui modelli scorrevoli, la sezione superiore può anche contenere una coppa dell'olio che alimenta il lubrificante tra il rivestimento del pattino e la superficie della rotaia, riducendo l'attrito e prolungando la durata del rivestimento.
Componenti principali in breve
- Rivestimento del pattino, la superficie di usura che entra direttamente in contatto con la rotaia di guida
- Corpo del binario di guida, il binario verticale in acciaio che attraversa l'albero
- Sedile del pattino guida, la staffa che collega il pattino all'auto o al contrappeso
- Coppa olio, presente sui tipi scorrevoli per lubrificare il rivestimento e il contatto della rotaia
Una volta assemblate e allineate queste parti, il pattino guida mantiene il telaio dell'auto vincolato a un unico percorso verticale, motivo per cui la precisione dell'allineamento durante l'installazione è importante tanto quanto la qualità del materiale del pattino stesso.

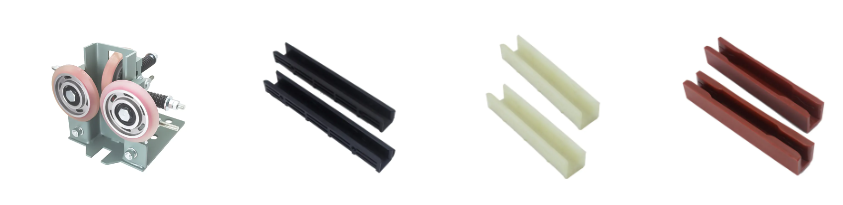

Struttura del pattino guida a rulli e dove funziona meglio
Un pattino di guida a rulli sostituisce il rivestimento scorrevole fisso con una serie di ruote rotanti che rotolano lungo la superficie della guida invece di trascinarla su di essa. Poiché il punto di contatto rotola anziché scivolare, l'attrito diminuisce drasticamente, consentendo all'auto di viaggiare a velocità più elevate con vibrazioni notevolmente inferiori trasferite nell'abitacolo.
Questo contatto volvente è la ragione principale a produttore di pattini guida a rulli in genere si rivolge agli ascensori per passeggeri negli edifici più alti, dove la velocità e la qualità della corsa aumentano insieme. I pattini con guida a rulli sono comuni anche nei progetti di modernizzazione in cui un ascensore più vecchio viene aggiornato a un'unità passeggeri più veloce senza modificare la rotaia di guida esistente.
| Caratteristica | Comportamento tipico |
|---|---|
| Tipo di contatto | Contatto delle ruote che rotolano lungo la superficie della rotaia |
| Livello di attrito | Basso, riduce l'accumulo di calore a velocità più elevate |
| Necessità di lubrificazione | Minimo, i cuscinetti delle ruote richiedono solo controlli periodici |
| Impostazione comune | Ascensori per passeggeri di piani medio-alti |
Struttura della scarpa con guida scorrevole e dove funziona meglio
Un pattino di guida scorrevole mantiene un rivestimento fisso in continuo contatto con la rotaia anziché rotolare su di essa. Questo design è disponibile in due forme: il pattino di guida scorrevole fisso, che mantiene una posizione rigida contro il binario, e il pattino di guida scorrevole elastico, che utilizza un meccanismo a molla per assorbire piccole irregolarità del binario e ridurre lo shock trasmesso all'auto.
I pattini con guida scorrevole fissa vengono utilizzati principalmente sui montacarichi, dove lo spazio su entrambi i lati del pattino deve rimanere costante e lo spazio tra il rivestimento e la superficie superiore della rotaia è generalmente mantenuto nell'intervallo di Da 0,5 a 2 millimetri . Questo spazio stretto e uniforme è più importante per le applicazioni di trasporto merci perché il carico irregolare esercita una pressione laterale ripetuta sul gruppo del pattino di guida.
Tipi di scorrimento fissi e tipi di scorrimento elastici
- Pattino di guida scorrevole fisso, montaggio rigido, tipicamente abbinato a montacarichi
- Pattino guida scorrevole elastico, rivestimento supportato da molle, comunemente utilizzato su ascensori per passeggeri a bassa velocità
- Entrambi i tipi dipendono da una coppa dell'olio nella parte superiore della scarpa per mantenere lubrificata la fodera
- Entrambi i tipi sono adatti agli edifici di media e alta altezza che funzionano a velocità di viaggio inferiori
Acquirenti che confrontano a fornitore di pattini guida scorrevoli rispetto a un'opzione a rulli, di solito scopro che i tipi scorrevoli costano meno da mantenere nei sistemi più lenti, poiché il rivestimento si usura in modo prevedibile e gli intervalli di sostituzione sono facili da pianificare in base alla manutenzione ordinaria.
Confronto della gamma di velocità tra i tipi a rulli e a scorrimento
La capacità di velocità è la linea di demarcazione più chiara tra i due tipi di pattini guida dell'elevatore. La tabella seguente illustra l'intervallo di velocità generale a cui ciascun tipo è comunemente abbinato nei progetti di ascensori per passeggeri e merci.
Questi intervalli rappresentano modelli generali del settore e non limiti fissi, poiché il limite effettivo dipende dalla progettazione dell'intero sistema di ascensore e non solo dal pattino guida. Anche così, il modello spiega perché i pattini con guida a rulli dominano le autovetture espresse e a molti piani, mentre i tipi scorrevoli rimangono comuni sugli edifici merci e a pochi piani.
Differenze di tolleranza del gioco tra i tipi di pattini guida
La distanza tra il rivestimento della scarpa e il binario influisce direttamente sulla quantità di movimento laterale subita da un'auto. Un gioco più stretto e uniforme generalmente riduce le vibrazioni ma richiede un'installazione e un allineamento delle rotaie più precisi.
I pattini di guida a rulli tendono a funzionare con uno spazio effettivo più stretto perché la ruota mantiene un contatto di rotolamento costante contro la rotaia, mentre i pattini di scorrimento sono impostati con un gioco di lavoro ridotto in modo che il rivestimento non si leghi alla superficie della rotaia durante la corsa.
Modello di adozione dei pattini con guida a rulli negli edifici più alti
Con l’aumento dell’altezza degli edifici e della velocità di corsa degli ascensori nei progetti di nuova costruzione e ammodernamento, la domanda si è spostata costantemente verso i sistemi a rulli per le autovetture. La linea sottostante riflette questa tendenza direzionale generale piuttosto che una statistica fissa.
Questo cambiamento è stato guidato in gran parte da due fattori riportati costantemente nel dibattito sul settore degli ascensori: le crescenti aspettative sulla scorrevolezza negli edifici passeggeri e una quota crescente di progetti di modernizzazione che aumentano la velocità delle cabine senza sostituire l’intero sistema ferroviario.
Confronto delle prestazioni tra fattori chiave di selezione
La scelta tra design a rulli e scorrevoli spesso si riduce a valutare insieme diversi fattori prestazionali piuttosto che a scegliere in base solo alla velocità. Il grafico radar riportato di seguito colloca entrambi i tipi rispetto a cinque fattori che gli acquirenti valutano comunemente.
I pattini con guida a rulli generalmente ottengono punteggi più alti in termini di velocità, scorrevolezza e controllo del rumore, mentre i pattini con guida scorrevole tendono ad avere punteggi più alti in termini di semplicità di manutenzione e movimentazione del carico per il trasporto merci, motivo per cui i montacarichi fanno ancora molto affidamento su design scorrevoli fissi.
Requisiti di installazione che influiscono sulle prestazioni a lungo termine
Una corretta installazione determina se il tipo di pattino guida funziona come previsto per tutta la vita dell'ascensore. Una volta montati, i pattini guida superiore e inferiore devono essere installati sulla stessa linea verticale, senza distorsioni o torsioni tra di loro, ed entrambi devono essere allineati con il centro del gruppo ganascia di sicurezza.
Per i pattini di guida scorrevoli fissi utilizzati specificamente sui montacarichi, lo spazio su entrambi i lati del pattino deve rimanere costante per tutta la lunghezza della corsa e lo spazio tra il rivestimento e la superficie superiore del binario è generalmente mantenuto entro i limiti Da 0,5 a 2 millimetri intervallo descritto in precedenza. Sbagliare questo gioco in entrambe le direzioni tende a manifestarsi rapidamente come un'usura irregolare o una guida più dura.
Punti di controllo dell'installazione che vale la pena confermare
- Scarpe superiori e inferiori allineate su un'unica linea verticale
- Nessuna inclinazione o torsione visibile sulla sede del pattino guida
- Allineamento centrato rispetto alla ganascia di sicurezza su entrambi i lati cabina e contrappeso
- Spazio laterale costante mantenuto lungo l'intera corsa della rotaia
- Coppa dell'olio riempita e funzionante correttamente su pattini di tipo scorrevole
Guida alla corrispondenza del tipo di scarpa per l'uso nell'edificio e nell'ascensore
La scelta tra un pattino con guida a rulli per ascensore e un pattino con guida scorrevole per ascensore diventa semplice una volta chiariti il profilo dell'edificio e il compito dell'ascensore. La tabella seguente riassume il modello generale seguito solitamente dagli acquirenti e dai team di componenti per ascensori.
| Profilo dell'edificio o dell'ascensore | Tipo di pattino guida comunemente abbinato |
|---|---|
| Ascensore per passeggeri a molti piani | Pattino guida a rulli |
| Ascensore passeggeri di media altezza | Pattino guida a rulli or elastic sliding guide shoe |
| Ascensore passeggeri a bassa velocità | Pattino guida scorrevole elastico |
| Montacarichi | Pattino di guida scorrevole fisso |
| Modernizzazione con aggiornamento della velocità | Pattino guida a rulli replacement |
I team della struttura che lavorano su un progetto di sostituzione dei pattini della guida dell'ascensore spesso iniziano dalla stessa corrispondenza del profilo prima di richiedere campioni a pattino guida elevatore personalizzato fornitore, poiché abbinare la larghezza della rotaia esistente e le dimensioni della sede del pattino è importante tanto quanto abbinare il tipo di pattino di guida stesso.
Riconoscere quando è necessario sostituire un pattino guida
Le scarpe guida si usurano gradualmente e la maggior parte delle squadre di manutenzione degli ascensori impara a prestare attenzione a una manciata di segnali di allarme coerenti piuttosto che aspettare un guasto completo. Movimento laterale insolito nell'auto, un suono stridente o cigolante vicino alla parte superiore o inferiore del telaio dell'auto e scanalature di usura visibili sul rivestimento delle scarpe sono i primi indicatori più comuni.
I team di approvvigionamento che gestiscono un programma di sostituzione dei pattini di guida per ascensori in genere richiedono dimensioni corrispondenti sia per la larghezza del binario che per la sede del pattino di guida prima di ordinare, poiché anche una scarpa ben realizzata avrà prestazioni scadenti se l'adattamento al binario esistente non è corretto. Lavorare con una struttura consolidata fabbrica di scarpe per guide per ascensori in Cina un rapporto di fornitura basato spesso riduce questo processo di abbinamento poiché i team di produzione possono fare riferimento ai disegni dei profili ferroviari direttamente rispetto alle attrezzature esistenti.
Informazioni sulla fabbrica di parti per ascensori Ningbo Yinzhou Fukangda
La fabbrica di parti per ascensori Ningbo Yinzhou Fukangda è stata fondata nel 2006 e si trova nel parco industriale di Da'ao, distretto di Yinzhou, città di Ningbo, provincia di Zhejiang, Cina. L'azienda si concentra sulla ricerca, sviluppo, produzione e vendita di parti per ascensori, lavorando sia come produttore di guide per ascensori che come azienda di guide per ascensori al servizio delle catene di fornitura di ascensori nazionali e internazionali.

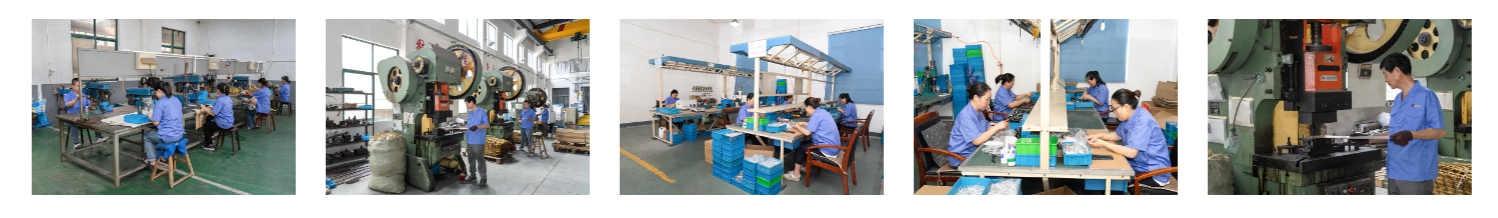

Il centro di produzione gestisce una varietà di hardware avanzato e apparecchiature per la lavorazione della plastica insieme a linee di assemblaggio e procedure di ispezione mature, supportando precisione, qualità e continuità di fornitura stabile in ogni lotto di produzione. Come un Pattino guida elevatore OEM and Produttore cinese di scarpe guida per ascensori , Fukangda ha costruito una cooperazione di lunga data con marchi riconosciuti di ascensori che operano nel mercato nazionale, comprese relazioni che abbracciano i canali di progetto Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki e Singlin, riflettendo una solida reputazione costruita in anni di fornitura costante nel settore dei componenti per ascensori.
Domande frequenti
Si tratta di un dispositivo scorrevole o mobile montato tra la cabina dell'ascensore o il contrappeso e la rotaia di guida, che mantiene la corsa limitata a un unico percorso verticale.
Stabilizza la cabina o il contrappeso sul binario, prevenendone la deflessione, l'inclinazione o l'oscillazione mentre l'ascensore si muove su e giù.
Una configurazione tipica utilizza quattro pattini guida sul telaio della cabina e quattro sul telaio del contrappeso, posizionati agli angoli superiore e inferiore di ciascuno.
Il sedile e il corpo del binario sono tipicamente in metallo, mentre il rivestimento del pattino è spesso un materiale resistente all'usura progettato per ridurre l'attrito contro il binario.
I binari di guida sono disponibili in una gamma di dimensioni standard del profilo a T, con la dimensione corretta selezionata in base al peso della cabina, alla velocità e alla distanza del binario tra le staffe.
Le rotaie vengono montate sezione per sezione su staffe a parete all'interno del pozzo, controllate per l'allineamento verticale e unite con stecche a ganascia prima di montare i pattini di guida.
I tecnici misurano la larghezza della rotaia, la planarità della superficie di lavoro e l'allineamento verticale lungo l'albero utilizzando calibri e controlli di rettilineità in più punti.
